概述：

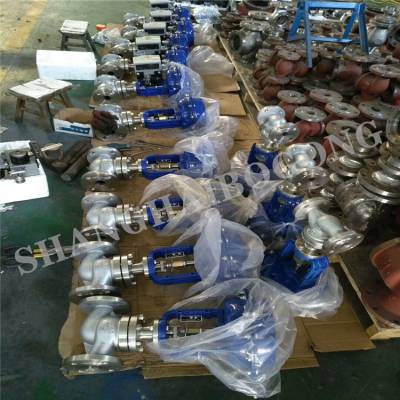

 ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
    本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。流量特性为快开。

特点：
1.切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2.阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3.阀内件密封部分有硬密型和软密封两种，硬密型为堆焊硬质合金，软密封型为软质材料制作。平衡型阀内件，提高了切断阀的许用压差。
4.波纹管密封型对移动的阀杆形成完全的密封。
5.活塞式执行机构，操作力大，使用压差大。

主要零件：
阀体、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料：聚四氟乙烯、柔性石墨
波纹膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件)：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti

主要技术参数

1)本产品性能指标***GB/T4213-92；

2)表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3)表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差.

连接标准：
1.法兰标准：铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
2.法兰密封面型式：PN10、PN16为凸面； PN40、PN64为凹凸面、阀体为凹面。
3.结构长度：GB12221-89。
4.执行机构气信号接口：内螺纹M10X1
5.阀体法兰及法兰端面距离可以按用户***的标准制造。如：ANSI、JIS、DIN等标准。
