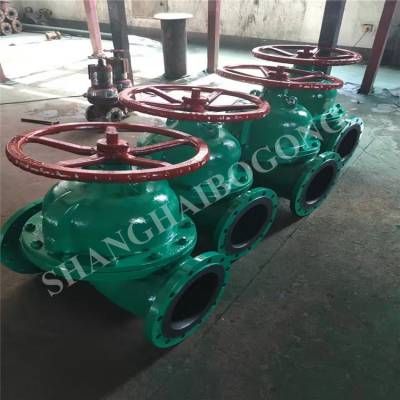

G41J直通衬胶隔膜阀适用于非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材)。
| 品牌： | 渤工阀门 | 型号： | G41J-6 |
|---|---|---|---|
| 材质： | 铸铁 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 订货号： | 122221 |
| 货号： | 122201 | 公称通径： | DN20-400mm |
| 适用介质： | 各种高腐蚀化学介质 | 驱动方式： | 手动 |
| 压力环境： | 常压 | 工作温度： | 常温 |
| 标准： | 国标 | 流动方向： | 单向 |
| 零部件及配件： | 膜片 | 用途： | 截止 |
| 类型(通道位置)： | 二通式 | 规格： | DN20-400 |
| 是否跨境货源： | 否 | 包装： | 木箱、布袋 |
『衬胶隔膜阀』适用于各种轻重工业及楼宇管道。【衬隔膜阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 衬胶隔膜阀 |
产品型号 | G41J |
公称通径 | DN15～DN400 |
压力范围 | PN10-PN16 |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
G41J直通衬胶隔膜阀适用于非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材)。
性能参数：
型号 | 公称压力Mpa | 实验压力（Mpa） | 工作压力（Mpa） | 适用温度 | 适用介质 | |||
阀体强度 | 密封面 | |||||||
G41J-6 | 0.6 | 0.9 | 0.66 | 0.6 | 0.4 | 0.25 | 小于等于80摄氏度 | 一般腐蚀性介质 |
G41J-10 | 1.0 | 1.5 | 1.1 | 1.0 | ||||
主要外形及连接尺寸：
型号 | 公称尺寸DN | 外形及连接尺寸mm | ||||||
L | D1 | D | Do | Z-φd
| H | H1 | ||
G41J-6 | 25 | 145 | 85 | 115 | 120 | 4-14 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-18 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 4-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-18 | 384 | 464 | |
200 | 570 | 295 | 335 | 400 | 8-23 | 518 | 638 | |
250 | 680 | 350 | 390 | 500 | 8-23 | 598 | 734 | |
300 | 790 | 400 | 440 | 560 | 12-23 | 698 | 778 | |
350 | 900 | 460 | 500 | 560 | 12-23 | 723 | 883 | |
400 | 1000 | 515 | 565 | 640 | 16-23 | 868 | 1078 | |
G41J-10 | 25 | 145 | 85 | 115 | 120 | 16-25 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-14 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 8-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-23 | 384 | 464 | |
我公司长期提供【专业生产 G41J-6 直通式衬胶隔膜阀 G41J 过酸碱防腐蚀隔膜阀】，如果您对我们的【专业生产 G41J-6 直通式衬胶隔膜阀 G41J 过酸碱防腐蚀隔膜阀】感兴趣，请随时拨打下方的电话，点击留言或QQ与我交谈。联系我时，请说明是在供应商网上看到的，谢谢！
